风机轴承故障诊断案例
从振动异常特征识别，到现场拆检验证，呈现一次围绕鼓风机轴承的诊断过程。
VERIFIED DIAGNOSTIC CASE
从异常特征到拆检验证
- 设备对象
- 鼓风机叶轮侧与联轴器侧轴承
- 原有问题
- 振动包络波形出现明显冲击，峰峰值高达 50gE；包络谱中出现 139Hz 特征频率及多倍频。
- 诊断方式
- 对振动波形、频谱与包络谱开展诊断，并结合设备信息进行故障特征比对。
- 拆检验证
- 诊断指向轴承外圈故障，建议现场检查并及时停机检修；拆解确认轴承外圈剥落与滚子磨损。
DIAGNOSTIC EVIDENCE
诊断证据与现场验证
先通过振动波形、频谱和包络谱识别异常特征，再由现场拆检确认故障部位与损伤情况。

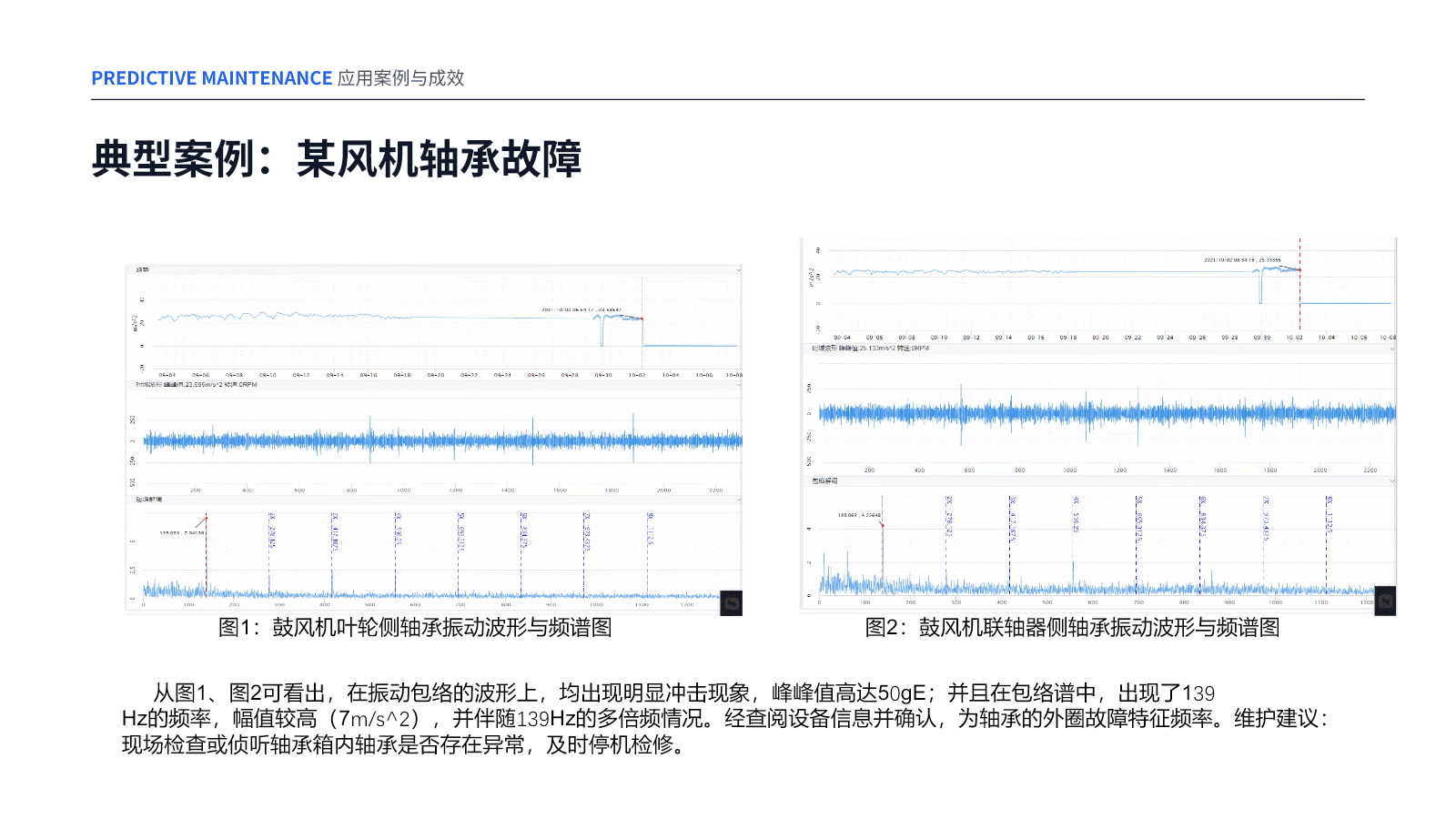

叶轮侧与联轴器侧轴承的振动波形、频谱和包络谱，用于识别 139Hz 特征频率及其多倍频。

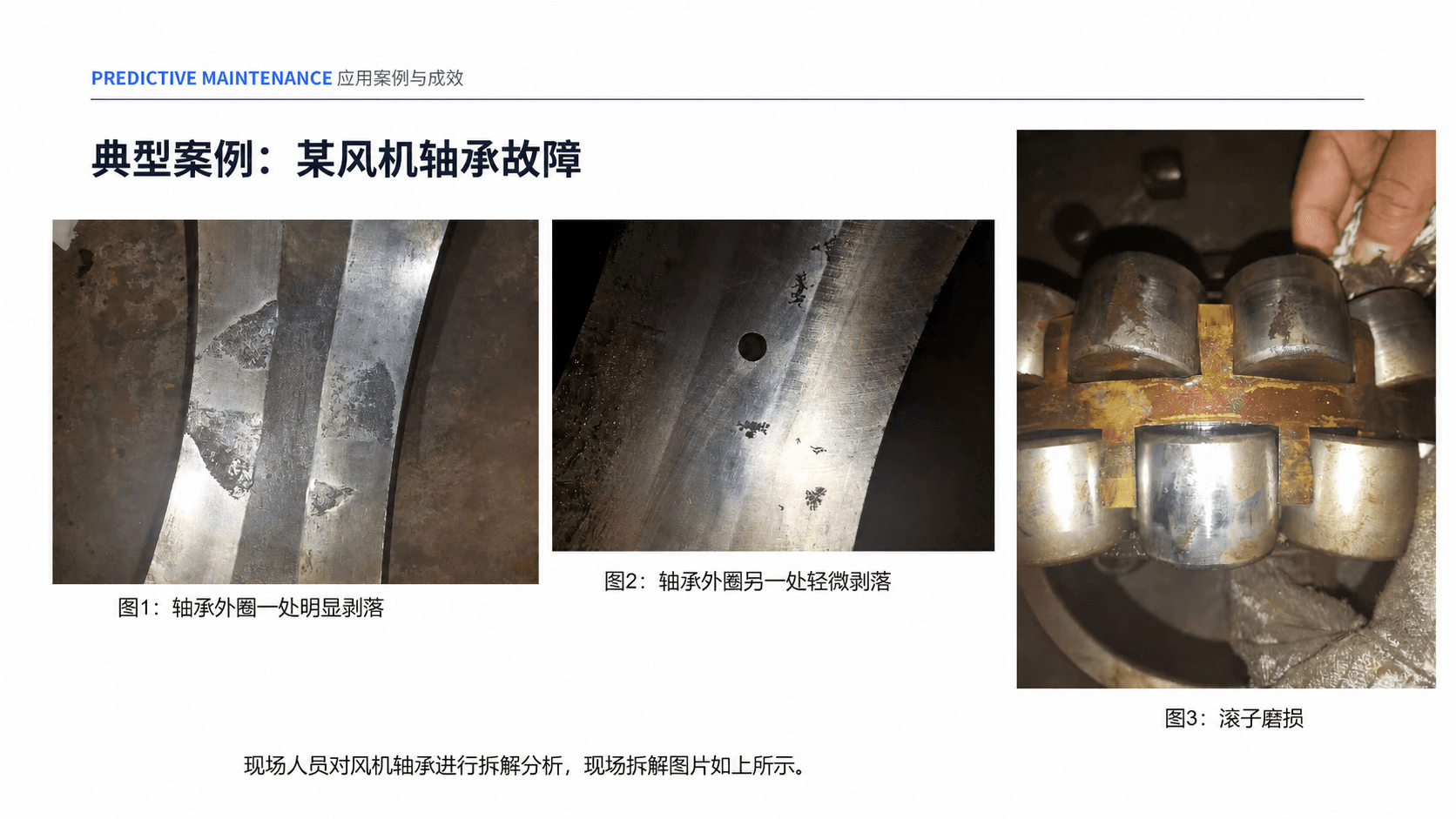

现场拆解后，确认轴承外圈剥落与滚子磨损。
